树脂砂设备

自硬砂铸造生产线

Complete no-bake sand regeneration equipment and molding production line

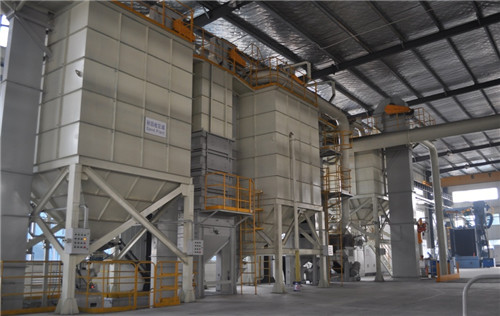

自硬砂再生成套设备

COMPLETE RECLAMATION EQUIPMENTS FOR SELF-SETIING SAND

自硬砂高效连续式混砂机

EFFICIENT CONTINUOUS TYPE SELF-SETHNG SAND MIXER

自硬砂造型生产线

SLEF-SETTING SAND MOULDING LINE

自硬砂铸造生产线包括自硬砂再生成套设备、自硬砂混砂机及造型生产线,适用于铸铁、铸钢及有色铸件的多品种生产,满足呋喃树脂砂、碱酚醛树脂砂、酯化水玻璃砂和VRH等自硬砂工艺要求。

生产线技术规格(表中为单线规格)

型号              S524       S528/S568      S5212           S5216          S5220

生产率(t/h)          5            10           15              20              25

铸件年产量(T)   3000-5000     5000-8000     8000-10000     10000-20000     20000-30000 (铸铁、铸钢件)

自硬砂工艺           呋喃树脂砂、碱酚醛树脂砂、酯化水玻璃砂、VRH等自硬砂工艺

铸件种类                     灰铁、球铁、合金铸铁件,铸钢件,铸铝、铸铜件

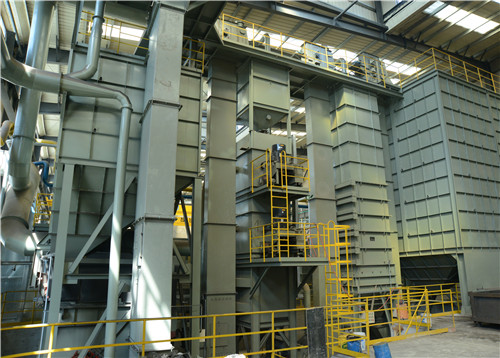

树脂砂生产线

No-bake resin sand foundry production line

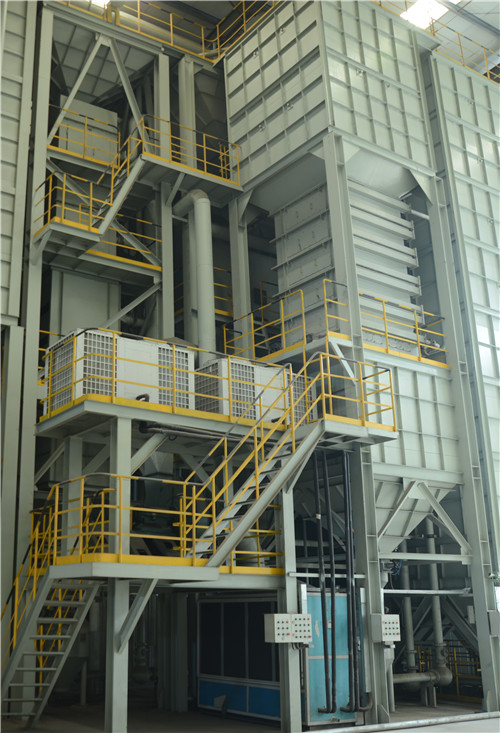

树脂砂生产线由落砂系统,再生成套设备(包括砂块破碎、旧砂再生、砂温调节及磁选、筛分等设备),提升输送设备等和混砂造型系统,除尘系统,电控系统等组成。广泛适用于铸铁、铸钢、有色金属铸件的多品种生产。



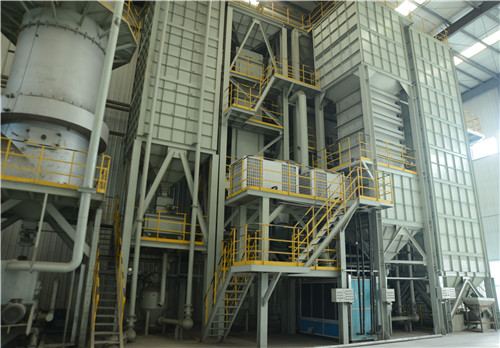

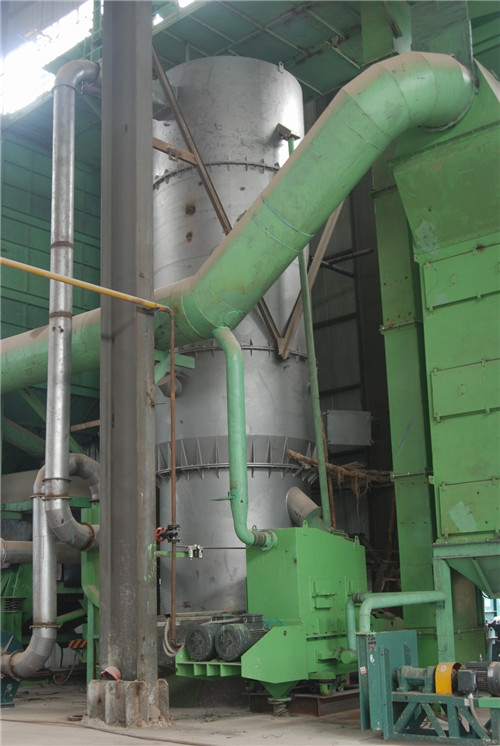

酯化水玻璃砂/碱酚醛树脂砂热法再生线

Hot method esterified sodium silicate sand regeneration line

热法再生包括破碎、焙烧炉、组合再生、组合砂温冷却调节和提升输送设备等,与落砂、混砂造型、除尘、电控等设备组线使用,用于铸钢件的多品种生产,满足酯化水玻璃砂、碱酚醛树脂砂等自硬砂工艺要求。

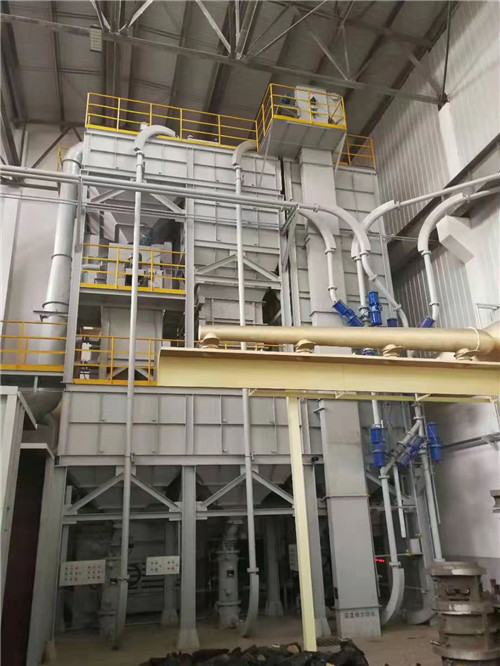

旧(芯)砂焙烧再生生产线

Used (core) sand baking and regeneration production line

旧砂焙烧再生线主要包括振动破碎、旧砂焙烧冷却、再生风选分离、筛分分级及除尘、电气控制等系统。用于自硬砂旧砂(芯砂)等旧砂焙烧再生和分级回收,满足造型、制芯砂使用要求。

采用沸腾焙烧先进技术及燃烧器,通过PLC控制,多点监测、测温,调整火力、控制焙烧温度。充分利用炉气余热对进风进行预热,提高燃烧效率,减少燃气消耗。

采用两级搓擦再生,流幕风选+沸腾风选分离,彻底去除砂粒表面的残余灰分、氧化物杂质等,达到冷芯盒、覆膜砂用砂要求。

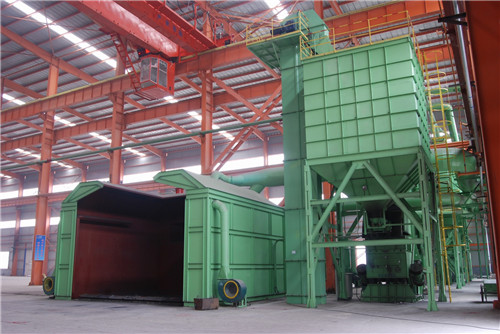

落砂系统 包括振动落砂机、输送设备、磁选机等,完成铸型落砂、初级磁选及高温旧砂的输送。

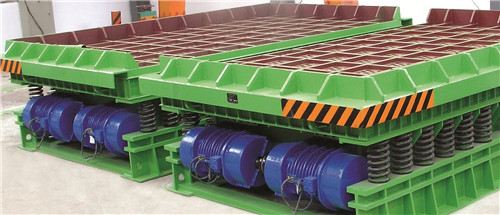

振动落砂机有单质体、双质体落砂机和振动输送落砂机,满足不同工艺的旧砂落砂处理。

破碎筛分及一级冷却设备 用于砂块破碎、筛分和初级冷却,适合呋喃、酚醛树脂砂、酯化水玻璃砂等工艺的旧砂处理。

砂块破碎机采用悬浮振动破碎原理,在振动电机的激振力作用下使砂块破碎,具有破碎、筛分、再生功能。

旧砂冷却分离机通过气流沸腾热交换,使高温旧砂快速降温。在大中型铸件的连续生产中选配。

旧砂再生风选与精细磁选设备 包括旧砂再生机、风选分离和精细磁选机等。用于破碎后旧砂的精细磁选、再生脱膜及微粉分离处理。根据呋喃、酚醛树脂和酯化水玻璃砂、VRH等不同工艺配置不同的再生机分离设备。

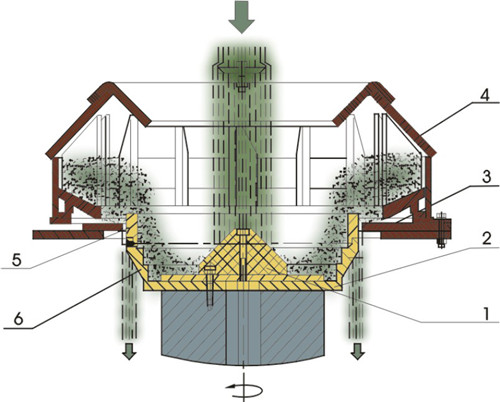

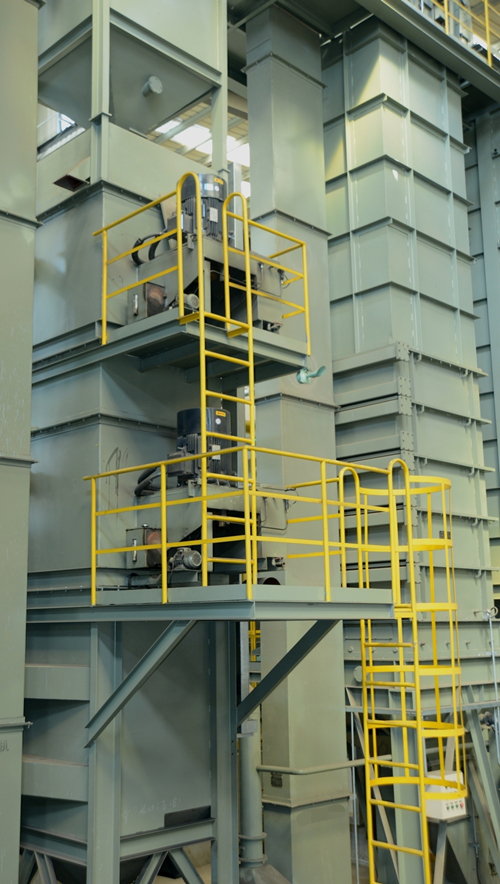

机械离心再生机采用机械离心涡流搓擦再生和流幕式重力风选原理,两级串联安装使用,再生脱膜和强力风选分离同步进行,具有砂粒破碎少、再生均匀、脱膜率高等特点,有效获得高质量再生砂。

选用日本进口轴承,润滑部位设有自动加油水冷系统。

搓擦再生机采用悬浮搓擦再生和沸腾风选原理,主要用于酚醛树脂砂、酯化水玻璃砂旧砂的再生和风选。与焙烧炉配套、离心再生机组合使用,用于水玻璃砂再生,效果良好。

热法再生焙烧炉采用沸腾逆流热交换原理,将旧砂加热到150-300℃,脱去残留粘结剂中的水分,使旧砂表面膜脆化,用于水玻璃砂、碱酚醛树脂砂热法再生。

焙烧温度可达750℃,用于覆膜砂、冷芯盒砂、Pepset树脂砂焙烧再生。

旧砂冷却-砂温调节控制设备 有砂温调节器和沸腾冷却机等设备。

砂温调节器用于旧砂砂温调节,采用循环水通过交换器和砂子进行热交换,控制旧砂温度,满足工艺要求。本机配备温控系统和循环水控系统,并预留冷冻机组接口。

沸腾冷却风选机采用流态化冷却技术,进入冷却风选机的热砂与冷风充分接触进行热交换,使出砂温度降低,达到工艺要求。

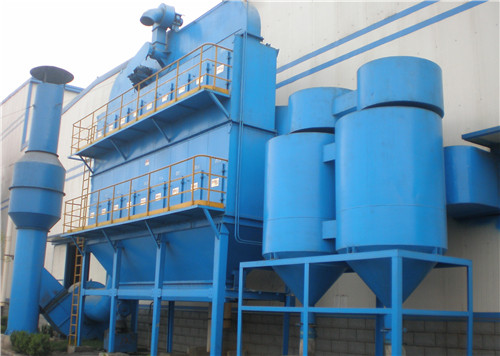

除尘系统 用于落砂、再生系统除尘,采用多室组合、分室离线清灰方式,除尘效果好,排放浓度低。

除尘器参数根据除尘系统设计确定。

大型落砂系统采用旋风+袋式二级除尘,效果良好。

电控系统 由中央控制柜、模拟显示(或触摸屏)和现场操作站等组成。采用进口PLC机控制,即可全线控制又可分段控制,即可自动运行又可手动控制。设有动态模拟显示系统,可方便调整、设定运行模式,并具有故障显示、报警功能。可根据客户要求接入计算机管理系统。



自硬砂连续式混砂机

Continuous no-bake sand mixer

自硬砂连续混砂机有固定式、移动式和升降式等多种形式,混砂能力5-80t/h,适用铸铁、铸钢及有色铸件的呋喃树脂砂、碱酚醛树脂砂、酯化水玻璃、VRH等工艺的混砂造型。

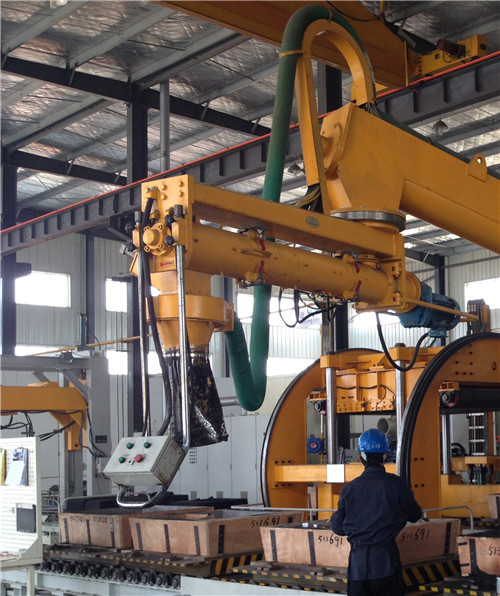

固定双臂连续式混砂机主要由输送大臂、混砂小臂、液料系统、电控系统等组成,用于自硬砂定点混砂造型。

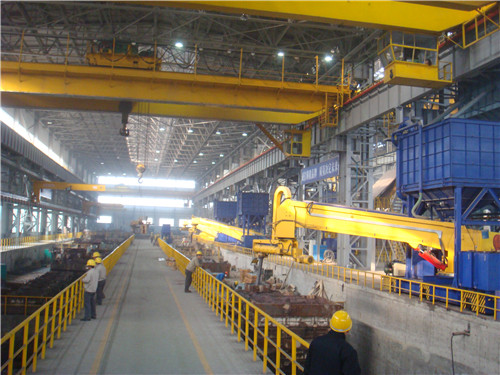

移动双臂连续式混砂机在移动行车行走中连续混砂造型,适用于大面积作业及中大型铸件生产。

固定/移动升降双臂连续式混砂机由降机构实现出砂口的升降,适用于砂箱高度范围变化较大砂型的混砂造型。

自硬砂混砂机主要形式与规格

              型号及形式                            规格(t/h)

       S22系列 固定单臂连续式           5、12、15

       S25系列 固定双臂连续式           5、12、15 、20、25、30、40、50 、60、80

       S28系列 移动双臂连续式           12、20、30、40、50 、60、80

       S25系列 固定升降双臂连续式-S     20、30、40、50 、60、80

       S28系列 移动升降双臂连续式-S     20、30、40、50 、60、80

       自硬砂工艺                       呋喃树脂砂、碱酚醛树脂砂、酯化水玻璃砂、VRH等自硬砂工艺

       铸件种类                         灰铁、球铁、合金铸铁件,铸钢件,铸铝、铸铜件

主要技术特点

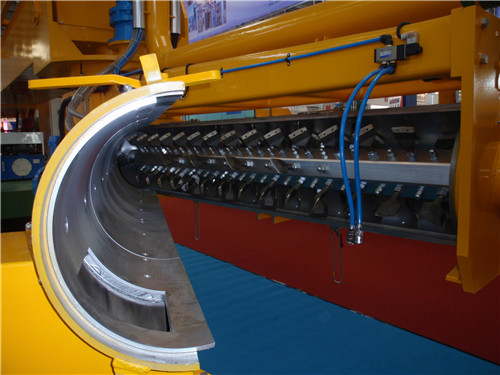

混砂槽体为全开放结构,内衬耐磨铸铁衬套,与叶片间隙小且均匀。

混砂叶片安装在八方轴上,呈多螺旋布置,提高混砂均匀性。

液料系统选用进口高精度耐腐蚀液料泵,定量精确,稳定可靠。

采用进口PLC控制,触摸屏显示,可实现手动、自动控制,设置快慢硬、面背砂等多种配比切换。

升降机构采用双液压缸升降机构,安全稳定,可遥控操作。

移动车采用双轨多轮同步行走机构,变频控制实现快、慢速行走。



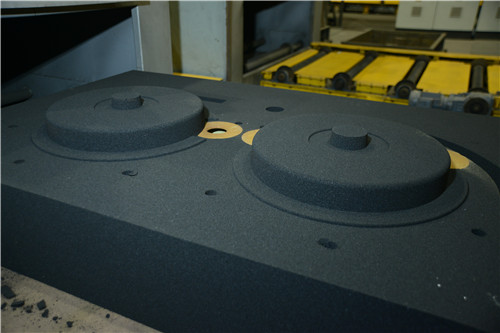

自硬砂造型生产线

No-bake sand moulding line

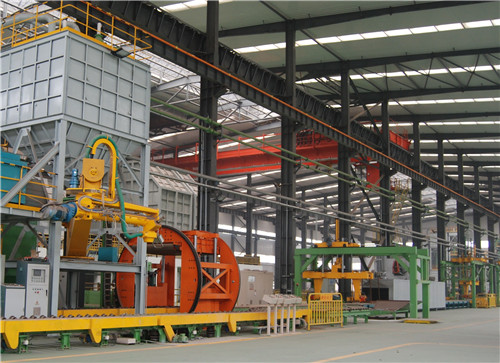

自硬砂造型线主要由造型圈、流涂表干、下芯合箱和浇注冷却等区段组成,包括自硬砂混砂机、振实台、翻转起模机、流涂机、表干炉、合箱机、辊道输送机、转运车及电控系统、通风系统等设备。

全线采用进口PLC控制,即可集中控制、分区段控制,也可现场操作。全线自动高效,作业环境清洁。

适用于呋喃树脂砂、碱酚醛树脂砂、酯化水玻璃砂以及VRH等各种自硬砂中小铸件的批量生产。

自硬砂造型圈 包括准备、混砂-振实、硬化、翻转起模工位。

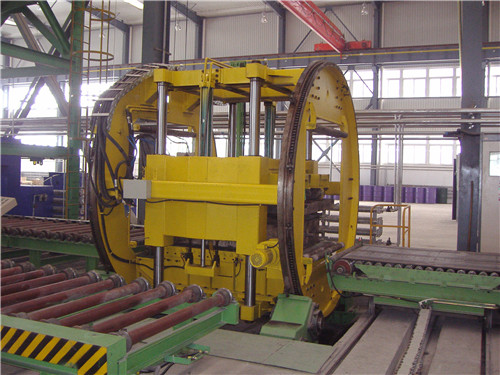

翻转起模机用于砂型硬化后的翻转、起模。全液压驱动完成夹紧、锁紧、翻转、起模动作,循环周期连续可调,翻转及起模速度选用进口比例阀调节,实现“慢-快-慢”无冲击运行。

流涂-表干-合箱区 括流涂机、表干炉、下芯机、合箱机等设备,可根据配线要求选择。
